Hướng dẫn dùng Ikuai8 trên Hyper-V (P2)

Phần này hướng dẫn cấu hình LAN ảo và khai báo PPPoE

Tiếp theo phần 1, bây giờ bạn shutdown Ikuai và vào phần thiết lập

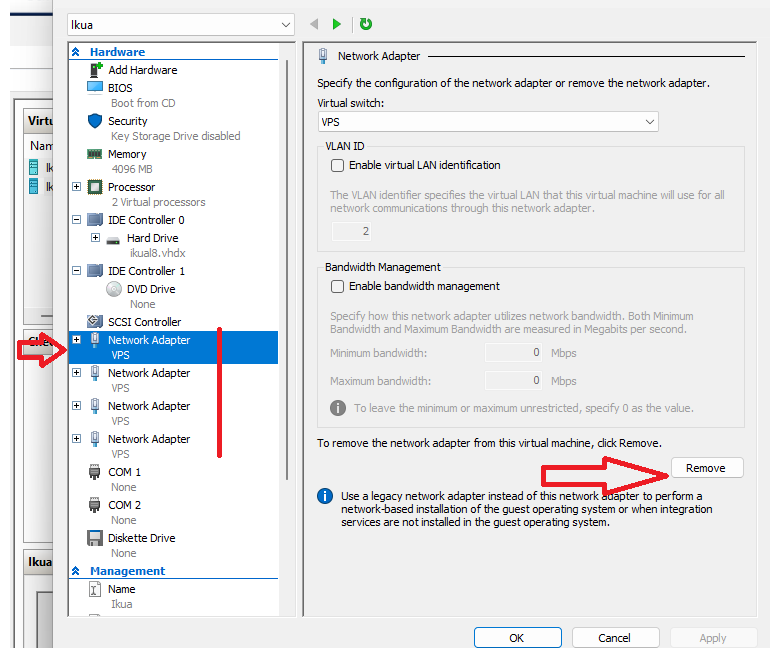

Chọn như hình sau rồi remove (gỡ) 4 cái LAN ảo. Cái này có nhiều thứ cần nói, tôi sẽ giải thích ở các phần nâng cao sau.

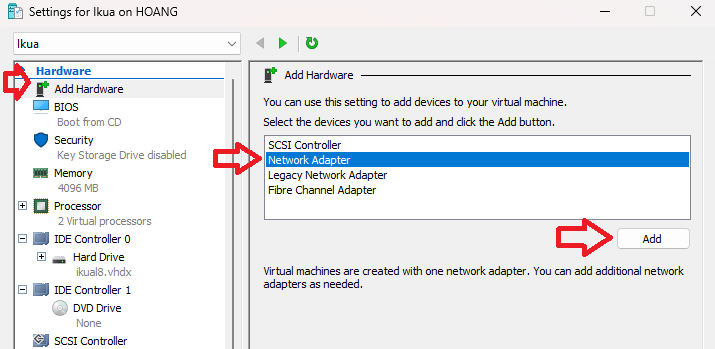

Tiếp là tạo lại LAN ảo, tôi khuyên các bạn tạo tầm 4 LAN ảo, vì sao tôi cũng sẽ giải thích ở phần nâng cao.

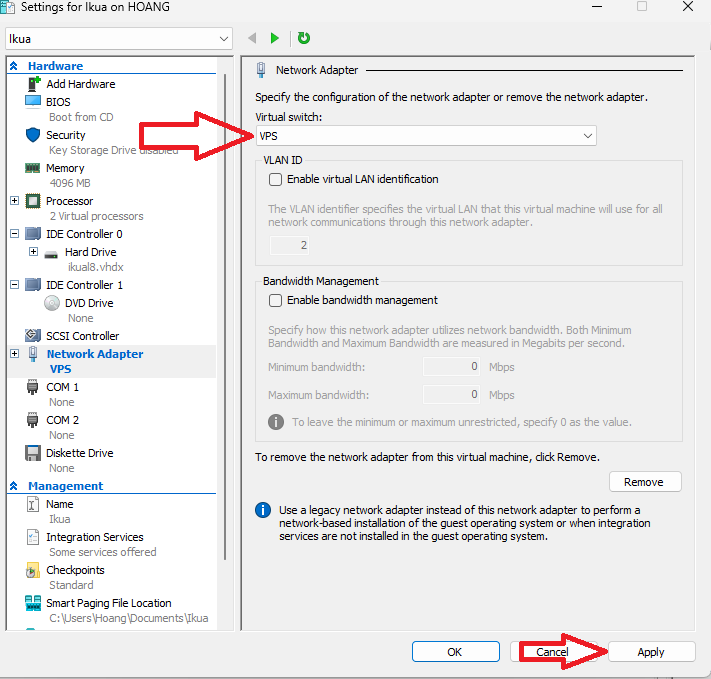

Khi tạo LAN ảo nhớ chọn cái Vitual switch mà bạn đã đặt tên ở bài trước.

Trong bản này tôi đặt RAM cho máy ảo là 4GB, các bạn nếu 30PC đổ lại có thể chọn lại 1GB (1024).

Rồi, bây giờ khởi động máy ảo lên, nó vào đến

Bạn bấm phím số 2 (cấu hình LAN, Wan) rồi bấm phím số 0, để cấu hình lại IP LAN. Gõ: 192.168.1.8/255.255.255.0 (IP bạn có thể đặt khác .1.8) rồi bấm enter, bấm chữ Y (yes) để lưu, Bấm q để thoát). Xong reset lại máy ảo.

Chờ nó khởi động xong, mở trình duyệt gõ 192.168.1.8 sẽ vào. Như hướng dẫn bài 1, image tôi đặt user/pass là admin/Admin1234

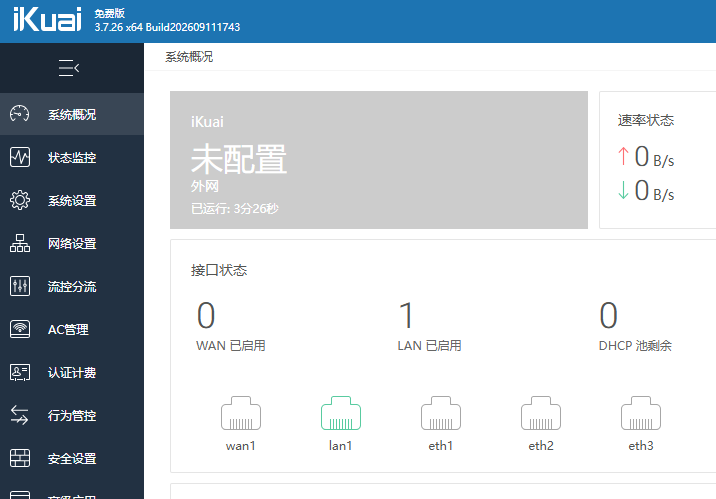

Giao diện như sau, bạn click vào Wan1

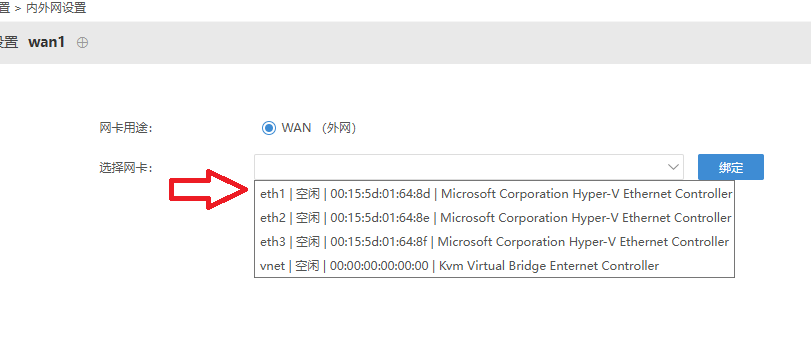

Chọn LAN như mũi tên chỉ, thực ra chọn LAN nào cũng đc, chỉ là đúng thứ tự cho dễ nhớ.

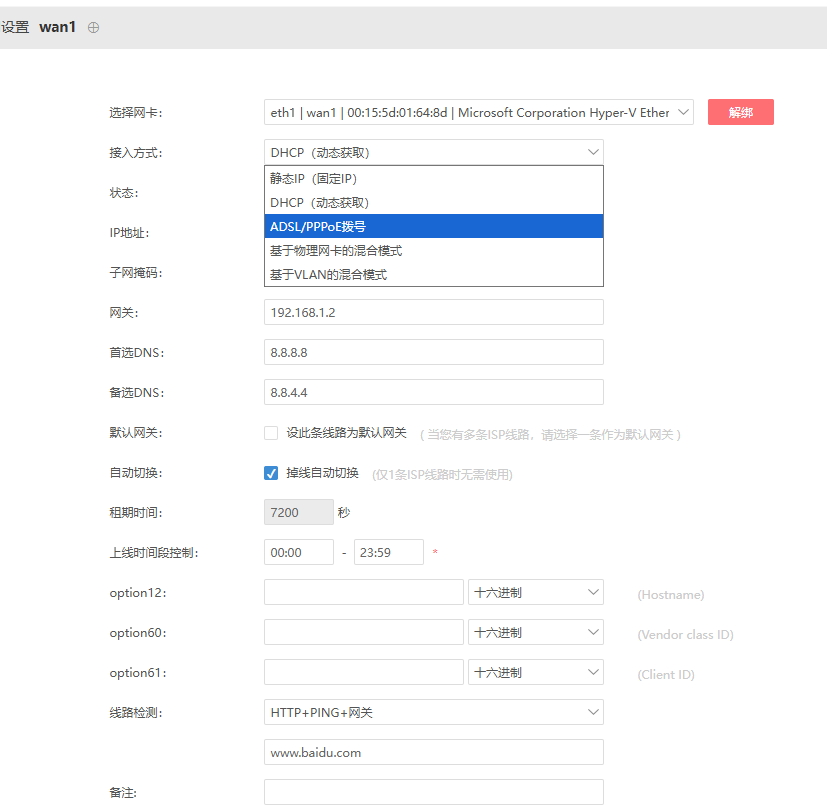

Tiếp, chọn lại ADSL/PPPoE - Vì mặc định nó là DHCP

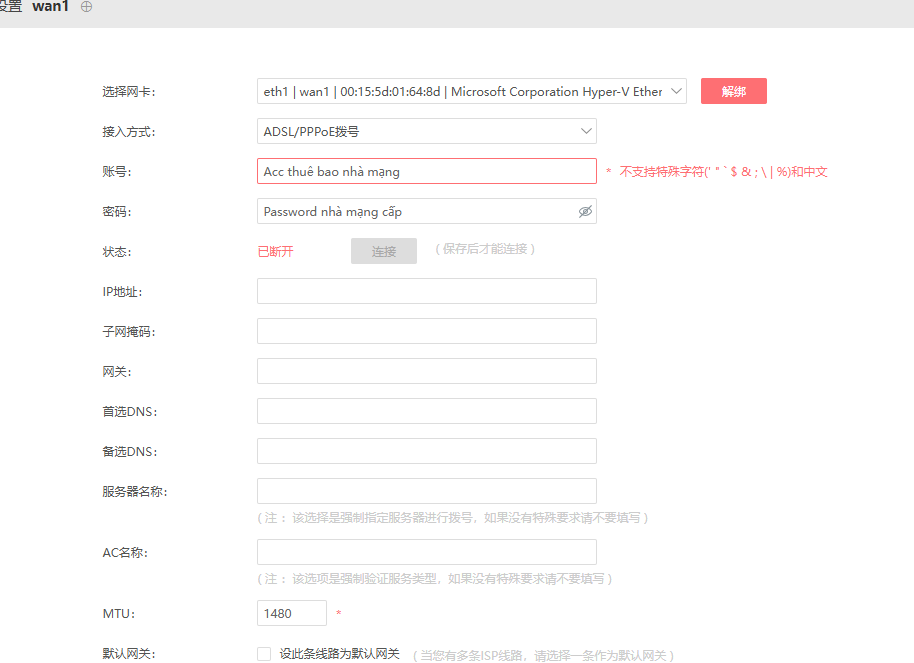

Nhập Acc của nhà mạng vào 2 ô như hình sau

..........

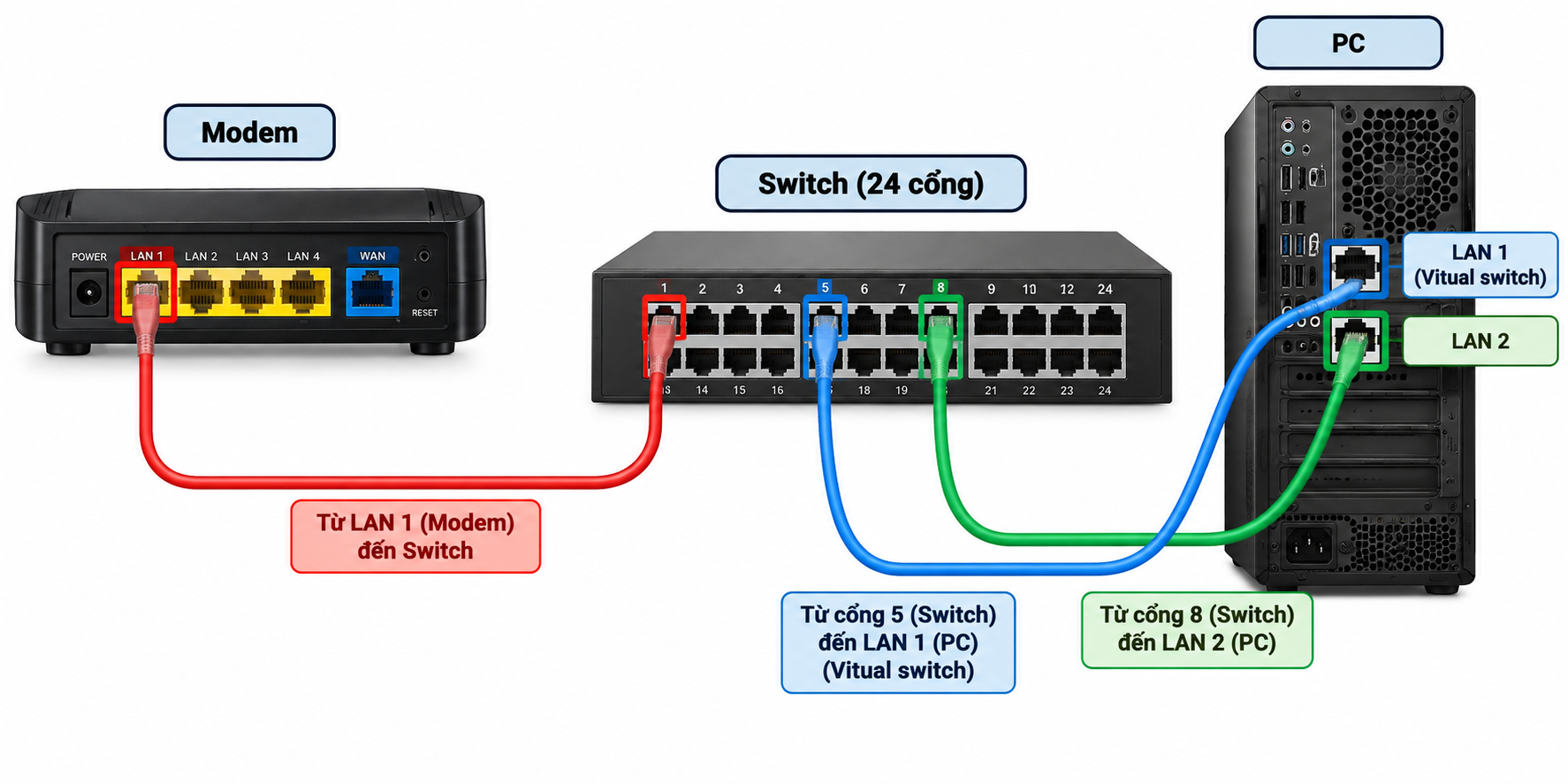

Hướng dẫn cắm Dây cáp:

Khi modem đã Bridge, lấy 1 dây cắm vào LAN 1 trên modem rồi cắm vào switch (có thể tùy nhà mạng hoặc cách KTV config để đổi cổng LAN trên modem sang 2,3,4)

Lấy tối thiểu 2 dây cáp mạng, cắm 2 dây vào SW rồi cắm vô máy cài Ikuai, lưu ý: Nếu máy nhiều LAN phải cắm 1 dây vào cái LAN mà bạn khai báo chọn nó là Switch ảo ở bài 1. Đợi tí không có mạng hãy tráo 2 dây cáp sau máy cài ikuai8, hoặc đảo dây cáp từ modem vị trí số LAN 1 sang 2,3,4.

Đến đây nếu không có các sự cố gì sẽ có mạng.

Phần tiếp mình sẽ hướng dẫn config, định tuyến, gộp băng thông....

" Hướng dẫn cắm Dây cáp:

Khi modem đã Bridge, lấy 1 dây cắm vào LAN 1 trên modem rồi cắm vào switch (có thể tùy nhà mạng hoặc cách KTV config để đổi cổng LAN trên modem sang 2,3,4)

Lấy tối thiểu 2 dây cáp mạng, cắm 2 dây vào SW rồi cắm vô máy cài Ikuai, lưu ý: Nếu máy nhiều LAN phải cắm 1 dây vào cái LAN mà bạn khai báo chọn nó là Switch ảo ở bài 1. Đợi tí không có mạng hãy tráo 2 dây cáp sau máy cài ikuai8, hoặc đảo dây cáp từ modem vị trí số LAN 1 sang 2,3,4. "

Chứ không phải cắm dây từ modem Lan nhà mạng vào máy server ( Ikuai ) rồi mới từ cổng LAN trên máy server ikuai xuống switch hã a ? Hơi rối khúc này !

NetChienBinh viết ở bài #146:

" Hướng dẫn cắm Dây cáp:

Khi modem đã Bridge, lấy 1 dây cắm vào LAN 1 trên modem rồi cắm vào switch (có thể tùy nhà mạng hoặc cách KTV config để đổi cổng LAN trên modem sang 2,3,4)

Lấy tối thiểu 2 dây cáp mạng, cắm 2 dây vào SW rồi cắm vô máy cài Ikuai, lưu ý: Nếu máy nhiều LAN phải cắm 1 dây vào cái LAN mà bạn khai báo chọn nó là Switch ảo ở bài 1. Đợi tí không có mạng hãy tráo 2 dây cáp sau máy cài ikuai8, hoặc đảo dây cáp từ modem vị trí số LAN 1 sang 2,3,4. "

Chứ không phải cắm dây từ modem Lan nhà mạng vào máy server ( Ikuai ) rồi mới từ cổng LAN trên máy server ikuai xuống switch hã a ? Hơi rối khúc này !

Này nè

Phải dư 2 cổng LAN trên server ah anh ? Hay 1 cổng LAN còn lại làm WAN  cũng được ?

NetChienBinh viết ở bài #148:

Phải dư 2 cổng LAN trên server ah anh ? Hay 1 cổng LAN còn lại làm WAN  cũng được ?

1 thôi, nhưng anh làm 2 (tối thiểu) vì dây 2 nó là dậy mạng cho máy chủ/máy tính tiền. 1 dây cắm vô vitual switch là dây cấp tín hiệu PON cho Ikuai quay số, Dây LAN 2 là như cái dây của máy trạm á, để nó nối mạng nội bộ, nhận internet...

Đó giờ em cứ nghĩ LAN Modem xuống WAN VNPT hoặc WAN VIETEL rồi mới từ LAN server ikuai xuống switch ! Lạy hồn !

E có 1 thắc mắc nhỏ, ở bước : "Khi modem đã Bridge" ==> nghĩa là sao a ơi, e ko hiểu gì bước này   rồi bước tiếp "lấy 1 dây cắm vào LAN 1 trên modem rồi cắm vào switch" ==> bỏ modem ko dùng nữa cài ikuai8 thì e tưởng từ cục convert quang cắm 1 lan đó vào Lan của server ( lan này là cổng thiết lập lan cho ikuai8 trên server ạ). Ngoài ra như sv có 7 Lan, e chỉ có 1 Lan thật để dùng cho ikuai8( cắm Lan từ cục converter quang vào port lan này ) còn 6 lan khác e dùng cho server thì ở bước :  "Lấy tối thiểu 2 dây cáp mạng, cắm 2 dây vào SW rồi cắm vô máy cài Ikuai, lưu ý: Nếu máy nhiều LAN phải cắm 1 dây vào cái LAN mà bạn khai báo chọn nó là Switch ảo ở bài 1. Đợi tí không có mạng hãy tráo 2 dây cáp sau máy cài ikuai8, hoặc đảo dây cáp từ modem vị trí số LAN 1 sang 2,3,4." ==> xử lý sao a? ... lý thuyết mù tịt quá, e ko có máy thực hành lên đang rối tung chưa ngộ ra đc ý a nới

Gamevinhtru viết ở bài #151:

E có 1 thắc mắc nhỏ, ở bước : "Khi modem đã Bridge" ==> nghĩa là sao a ơi, e ko hiểu gì bước này   rồi bước tiếp "lấy 1 dây cắm vào LAN 1 trên modem rồi cắm vào switch" ==> bỏ modem ko dùng nữa cài ikuai8 thì e tưởng từ cục convert quang cắm 1 lan đó vào Lan của server ( lan này là cổng thiết lập lan cho ikuai8 trên server ạ). Ngoài ra như sv có 7 Lan, e chỉ có 1 Lan thật để dùng cho ikuai8( cắm Lan từ cục converter quang vào port lan này ) còn 6 lan khác e dùng cho server thì ở bước :  "Lấy tối thiểu 2 dây cáp mạng, cắm 2 dây vào SW rồi cắm vô máy cài Ikuai, lưu ý: Nếu máy nhiều LAN phải cắm 1 dây vào cái LAN mà bạn khai báo chọn nó là Switch ảo ở bài 1. Đợi tí không có mạng hãy tráo 2 dây cáp sau máy cài ikuai8, hoặc đảo dây cáp từ modem vị trí số LAN 1 sang 2,3,4." ==> xử lý sao a? ... lý thuyết mù tịt quá, e ko có máy thực hành lên đang rối tung chưa ngộ ra đc ý a nới

À, anh sơ suất kg nghĩ có người đang dùng converter quang. Nếu chú có Converter quang thì nối nó vô switch, rồi cũng cho nó tối thiểu 2 dây từ switch về máy cài router OS, vì sao anh cứ mãi nói 2 dây, vì 1 dây cấp PON để ikuai quay số. Dây còn lại như là 1 dây của cái máy trạm thôi, càn 1 dây để nối mạng LAN, lấy internet..., còn chú 7 hay 70 Card chả liên can gì vụ này.

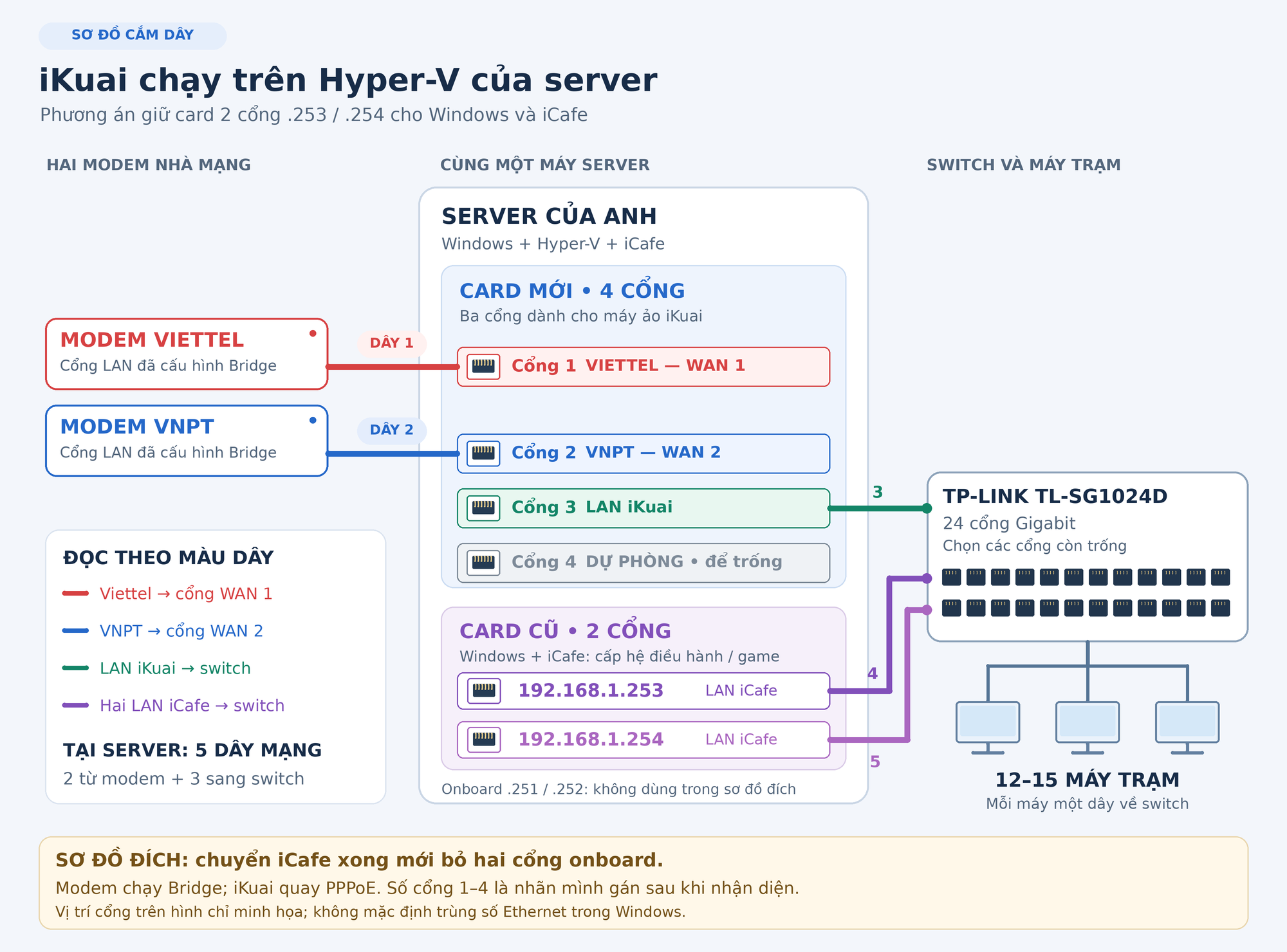

Cứ nghĩ sẽđi dây thế này !

NetChienBinh viết ở bài #153:

Cứ nghĩ sẽđi dây thế này !

Như hình chú vẫn kg sai gì hết, chỉ là kg nên, Ví dụ theo chú thì chú đã cấp PON cho 2 LAN trên máy cài Ikuai rồi, cái này ok, và dây 3, nó kg phải là ikuai mà nó là Dây LAN thông thường, như là 1 dây lan của của máy trạm thôi. Nhưng tốt nhất nên làm theo hình như anh vẽ trên. Nếu có 2 mạng cũng nối thêm 1 dây từ modem vô Switch là đc.

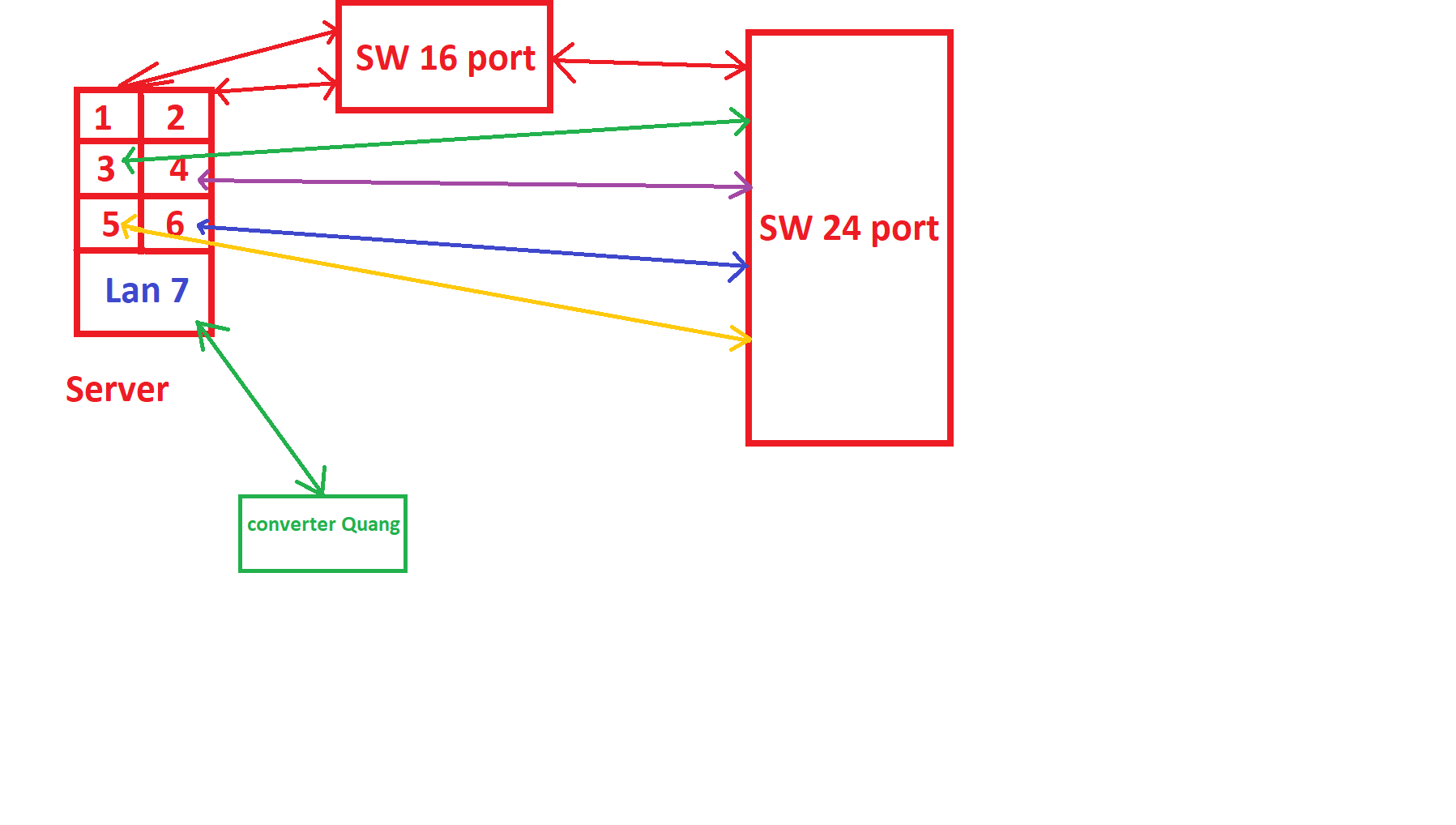

của e 7 Lan, thì : 6 lan dành cho clien gồm : 2 lan từ sv xuống SW 2 có 16 port , và 4 Lan của SV kèo về sw1 ( 24 port ) . ==> với hiện trạng phòng e như này thì e cắm trực tiếp Lan của converter quang vào cổng Lanđể dành cho ikua trên sv đc ko ạ ?

Sao các chú kg chịu hiểu 1 chút nhỉ, vậy nhé! Một cái PC, thông thường cần 1 dây LAN để nối mạng (bỏ qua wifi nhé) đó là dây anh bảo là LAN 2. Thì 1 dây nữa cấp để Ikuai quay số, đó là LAN 1. Các chú cắm gì không biết, chỉ 1 dây phải cắm để Modem nó quay số.

của e sau có cài hyper 5 chạy ikuai nhà có 1 mạng vnpt thì e chọt kiểu nàyổn ko a  , kođc thực hành lên nó luẩn quẩn mơ hồ , chưa giác ngộđc aạ
